दूरस्थ नियंत्रण, निगरानी और स्वचलन प्रणाली (आरसीएमएस)
परिचय
आईएएलए के अनुसार, दीपस्तंभों के स्वचलन को मोटे तौर पर दूरस्थ नियंत्रण और निगरानी प्रणाली के रूप में जाना जाता है।
नौचालन के लिए दूर या अलग-थलग सहायता की दूरस्थ निगरानी (और नियंत्रण) बाद में गलत औतागे रिपोर्ट के रूप में पाई जाने वाली प्रतिक्रिया की लागत को बचा सकती है। यह जोखिम विश्लेषण/जोखिम प्रबंधन तकनीकों का उपयोग करके नौचालन प्रणाली में सहायता के विश्लेषण की भी अनुमति दे सकता है जो पुनर्व्यवस्था से लागत बचत उत्तपन्न कर सकता है या नामांकित क्षेत्र के भीतर नौचालन में सहायता में कमी कर सकता है।
एक आरसीएमएस प्रणाली एक से लेकर कई सौ आरटीयू (दूरस्थ टेरमीनल इकाइयाँ) को एक केंद्रीय निगरानी साइट से जोड़ सकती है।
एक आरटीयू कन्नेक्टेड उपकरण से प्राप्त किसी भी सिग्नल को डिस्प्ले के लिए केंद्रीय निगरानी साइट पर दोबार प्रसारित करने में सक्षम होना चाहिए।
एक आरसीएमएस प्रणाली कई अलग-अलग प्रकार के सिग्नल और कमांड भेज और प्राप्त कर सकता है।
दीपस्तंभों के स्वचालन का संक्षिप्त इतिहास
- 90 के दशक के अंत में, डीजीएलएल मे दीपस्तंभों का पहला स्वचालन जामनगर जिले में समीर (पीएसयू) द्वारा किया गया था।
- 2012 में, जिला मुंबई और पोर्ट ब्लेयर में स्थित दीपस्तंभ स्वचालित किए गए थे।
- बाद में, कोचीन विशाखापटनम कोलकाता और चेन्नई को स्वचालित किया गया।
- हाल में जामनगर और गांधीधाम मे स्वचालना का काम चल रहा है।
आरसीएमएस के उद्देश्य
प्रयोजन – दूरस्थ नियंत्रण और निगरानी प्रणाली पर विचार करते समय, सिस्टम के उद्देश्य और उपयोग की पहचान करना आवश्यक है।
परिचालन लक्ष्य
- एटीओएन की विफलता की पहचान करना
- सहायक उपकरणों की विफलता की पहचान करना जो अंतत: समय रहते ऑपरेशन को प्रभावित करेगा।
- एटीओएन सेवा की प्रभावशीलता को अधिकतम किया जाना चाहिए।
प्रणाली उद्देश्य
- एटीओएन की विफलता की पहचान करना
- किसी एटीओएन के संचालन में विफलता की पहचान करना
- यात्रा के चरण जिसमें सहायता का उपयोग किया जाता है और सुरक्षित नौचालन के लिए सहायता की गंभीरता के अनुरूप समय अवधि के भीतर एटीओएन की विफलता को सूचित करें;
- एटीओएन के संचालन का रेकॉर्ड संकलित करें और बनाए रखें;
- अनावश्यक गतिशीलता से बचने के में विफलता की तीसरे पक्ष की रिपोर्ट की पुष्टि करें।
- एटीओएन की उपलब्धता
- विशिष्टताओं के साथ परमाणु के संचालन को सत्यापित करें;
- उन दोषों की पहचान करें जिनकी मरम्मत की कोई कार्यवाही नहीं किए जाने पर एटीओएन विफलता की संभावना है;
- उन दोषों की पहचान करें जो अतिरेक को कम करते हैं और जिससे एटीओएन को खतरा होता है;
- अनावश्यक स्टैंडबाय प्रणाली की विफलता से पहले मरम्मत करने के लिए आवश्यक समय अवधि के भीतर दोषों की पहचान करें;
- रेमोट कंट्रोल रीसेट के उपयोग के माध्यम से डौंतिमे कम करें और उपलब्धता में सुधार करें;
- रिमोट कंट्रोल परीक्षण के माध्यम से अनावश्यक प्रणालियों की स्थिति सत्यापित करें।
- एटीओएन रखरखाव (एमटीबीएफ़ और एमटीटीआर को प्रभावित करना)
- रेमोट कंट्रोल रेसेट के उपयोग के माध्यम से डाउनटाइम कम करें;
- रिमोट कंट्रोल परीक्षण का उपयोग करके अनावश्यक प्रणालियों का परीक्षण करें;
- मिशन के बाद के विश्लेषण का उपयोग करके आवर्ती दोषों की पहचान के माध्यम से दोषों की घटनाओं को कम करना;
- अतिरिक्त निगरानी मापदण्डों का उपयोग करके दोषों और विफलताओं के कारणों की जांच में सहायता करना;
- एटिहासिक डाटा का उपयोग करके दोषों और विफलताओं के कारणों की जांच में सहायता करना;
- वातानुकूलित आधारित रखरखाव के भाग के रूप में, साइट उपकरण की स्थिति की दूरस्थ समीक्षा की अनुमति दें। इस प्रकार एमटीबीएफ़ को अधिकतम करने के लिए रखरखाव यात्राओं को अनुसूचित करने में सहायता मिलती है।
निगरानी विधियाँ
- उपयोगकर्ता की निगरानी
एटीओएन का प्रदत सहायता के उपयोगकर्ता से प्राप्त जानकारी पर निर्भर करता है।
- दृश्य/श्रव्य निगरानी
- प्रेक्षक
- रखवाले/परिचालक
- दूरस्थ निगरानी
- नियंत्रण और निगरानी उपकरण
- संचार उपकरण
- डाटा अधिग्रहण सॉफ्टवेयर
मॉनिटर किए गए मापदण्डों की श्रेणियाँ
मॉनिटर किए गए मापदण्डों को व्यापक रूप से निम्नानुसार वर्गीकृत किया गया है:
- एटीओएन - आम तौर पर स्थिति बताता है (उदाहरण के लिए चालू या बंद, अलार्म स्टीठी इत्यादि)
- अभियांत्रिकी स्थिति – अतिरिक्त स्टैंडबाय उपकरण और इसकी सहायक प्रणालियों सहित एटीओएन के स्वास्थ्य को इंगित करने के लिए अतिरिक्त मापदण्डों की निगरानी की जाती है (जैसे सौर प्रणाली या अन्य सहायक प्रणाली जैसे डीजी सेट मेन वगैरह के मामले मेन बैटरी वोल्टेज)
निगरानी के लिए एटीओएन का चयन
फ्लोटिंग सहायक उपकरण
- हल्के जहाज
- Lanbys
- प्रमुख Buoys
- अन्य नौचालन buoys
- अपतटीय संरचनाओं पर एटीओएन
पर्यवेक्षी नियंत्रण और डाटा अधिग्रहण प्रणाली (एससीएडीए)
एससीएडीए सिस्टम पीएलसी, आरटीयू और अन्य उपकरणों से कई डाटा स्ट्रीम के एकीकरण की अनुमति देता है। इन उपकरणों से जानकारी किसी दूरस्थ केंद्रीय निगरानी स्थल पर संग्रहीत की जा सकती है।
आरसीएमएस विभिन्न एटीओएन और सहायक उपकरणों को सिग्नल और कमांड देता है।
- नौचालन प्रकाश
- रेकोन
- एटीओएन एआईएस
- विभेदक वैश्विक पोजिशनिंग प्रणाली (डीजीपीएस)
- बिजली की आपूर्ति
- मेन्स विफलता के साथ मेन्स डीजल जेनरेटर सेट
- बैटरी बैकअप सिस्टम के साथ मेन्स
- नवीकरणीय (सौर, पवन) बैटरी चार्जिंग प्रणाली
- सहायक प्रणालियाँ और सेंसर
IALA अनुशंसा करता है कि आपूर्तिकर्ताओं को स्मार्ट लालटेन के लिए प्रस्तावित निम्नलिखित दो-बिट न्यूनतम तर्क स्तर इंटरफ़ेस को शामिल करना चाहिए: -
- डीजीपीएस संकेत
- RACON सिग्नल और amp; आदेश
मुख्य, मुख्य विफलता के साथ डीजल जनरेटर सेट, सिग्नल और amp; आदेश
नवीकरणीय (सौर ऊर्जा संचालित) बैटरी चार्जिंग सिस्टम सिग्नल
स्वचालन उपकरण
- नियंत्रण एवं निगरानी उपकरण
- संचार उपकरण
- डाटा अधिग्रहण सॉफ्टवेयर
नियंत्रण एवं निगरानी उपकरण

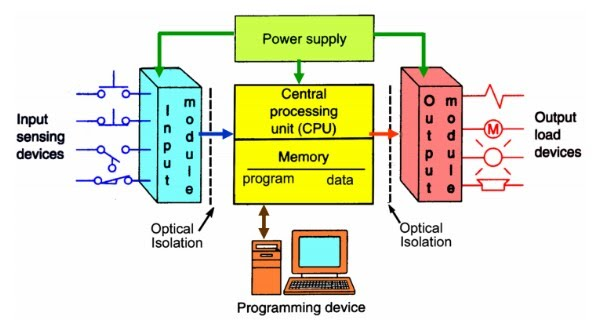

- आरटीयू/प्रोग्रामेबल लॉजिक नियंत्रक
- बिजली आपूर्ति कार्ड
- बिजली आपूर्ति कार्ड
- सेंसर
- एक्चुएटर
- संचार उपकरण

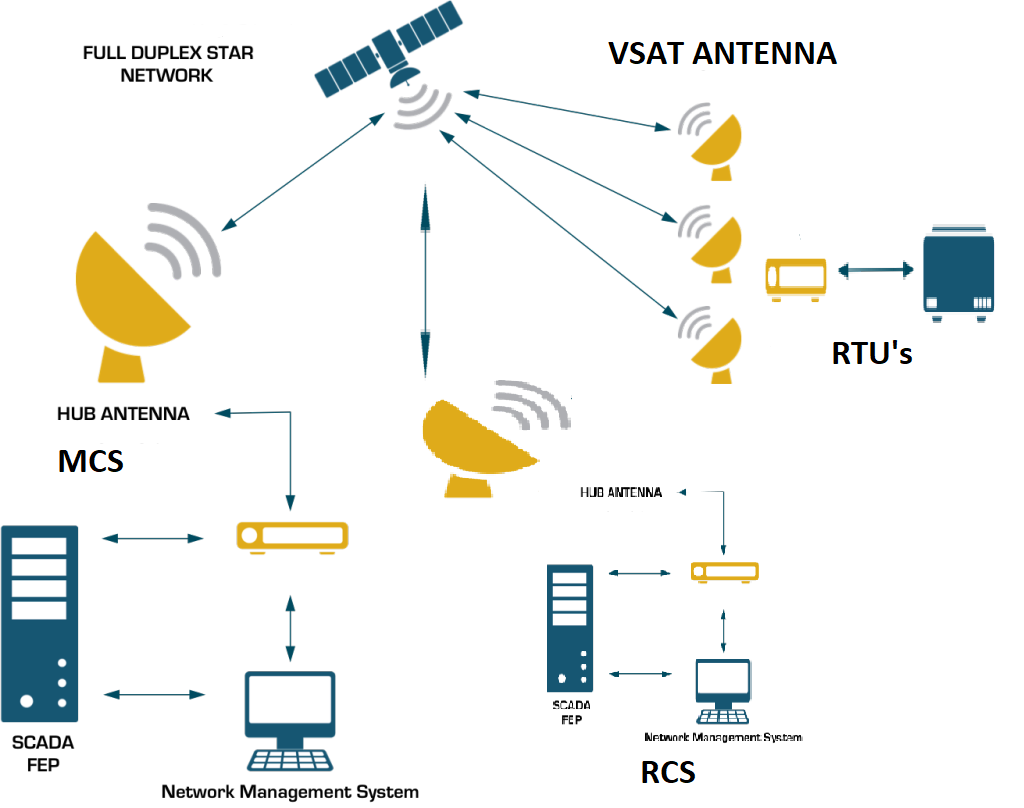

संचार
नियंत्रण और स्थिति की जानकारी आरसीएमएस नेटवर्क पर विभिन्न तरीकों से वितरित की जा सकती है। चुना गया संचार माध्यम आरसीएमएस प्रणाली की डेटा गति और मात्रा और मुख्य संचार नेटवर्क से इसकी दूरी पर निर्भर करेगा। आरटीयू और केंद्रीय निगरानी साइट के बीच संचार के कुछ तरीकों में शामिल हैं:
- निरंतर संचार;
- मतदान असंतत संचार;
संचार मोड
- सार्वजनिक और निजी नेटवर्क;
- रेडियो लिंक;
- सेलुलर टेलीफोन सिस्टम;

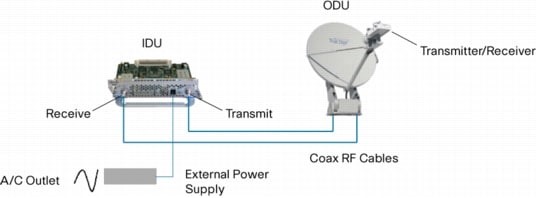

- उपग्रह संचार प्रणाली;
विभिन्न प्रकार के डिस्प्ले हैं जो निम्नलिखित श्रेणियों में आते हैं:
- दृश्य संकेतक;
- एन्युनिटर पैनल;
- विज़ुअल डिस्प्ले यूनिट (वीडीयू);
- ऑनलाइन वेबपेज.
